Трансформаторы ТРД

Назначение и условия эксплуатации

Силовые масляные трансформаторы серии ТРД с расщеплённой обмоткой низшего напряжения и дутьевым охлаждением предназначены для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Их основная область применения — узловые подстанции и крупные промышленные объекты, где требуется ограничение токов короткого замыкания на стороне 6–11 кВ и независимое питание нескольких секций шин.

Трансформаторы ТРД рассчитаны на длительный режим работы в следующих условиях:

• высота над уровнем моря — не более 1000 м;
• температура окружающей среды — согласно климатическому исполнению;
• относительная влажность — до 80% при +25 °C;
• окружающая среда — невзрывоопасная, без токопроводящей пыли и агрессивных газов.

Оборудование соответствует ГОСТ 11677-85, ГОСТ 14209-97 и требованиям ПУЭ (главы 2.1, 4.2).

Климатическое исполнение и размещение

Завод выпускает трансформаторы ТРД в нескольких климатических исполнениях, адаптированных для различных макроклиматических районов.

Выбор исполнения осуществляется по ГОСТ 15150-69. Стандартное предложение — У1. Для районов с суровым климатом применяется исполнение УХЛ1 с морозостойкими уплотнениями и арктическим маслом.

Специфика и особенности

Ключевая особенность ТРД — расщеплённая обмотка низшего напряжения, конструктивно разделённая на две (или более) гальванически не связанные части. Каждая часть имеет собственные выводы и рассчитана на долю полной мощности. В совокупности с дутьевым охлаждением это даёт уникальные преимущества для построения схем с секционированными шинами.

• снижение токов короткого замыкания на стороне НН до 50% по сравнению с нерасщеплённым исполнением;
• возможность независимого питания двух секций шин от одного трансформатора;
• дутьевое охлаждение позволяет форсировать мощность на 40% при пиковых нагрузках;
• повышенная надёжность — при повреждении одной ветви обмотки вторая сохраняет работоспособность;
• оптимальное решение для подстанций с большим количеством отходящих линий 6–11 кВ.

Регулирование напряжения выполняется переключателем без возбуждения (ПБВ) с диапазоном ±2×2,5%. Для проектов, требующих регулирования под нагрузкой, завод предлагает серию ТРДН.

Основные комплектующие

Трансформаторы ТРД комплектуются оборудованием, обеспечивающим надёжную работу расщеплённой обмотки и дутьевого охлаждения.

• Высоковольтные вводы — проходные фарфоровые изоляторы на соответствующие классы напряжения.
• Низковольтные выводы — раздельные группы контактных зажимов для каждой ветви расщеплённой обмотки.
• Радиаторы с дутьевыми вентиляторами — навесные охладители с малошумными электродвигателями IP55.
• Шкаф автоматики охлаждения — управление вентиляторами по температуре масла и току.
• Газовое реле — защита от внутренних коротких замыканий.
• Манометрический термометр — с контактами для управления вентиляторами и сигнализации.
• Предохранительный клапан — сброс избыточного давления при аварийных режимах.
• Маслоуказатель и воздухоосушитель — контроль уровня масла в расширителе.

Требования к эксплуатации

Эксплуатация трансформаторов ТРД должна вестись квалифицированным персоналом в строгом соответствии с ПТЭЭП и ПУЭ. Особое внимание уделяется равномерности загрузки ветвей расщеплённой обмотки.

Перед пуском

• проверьте целостность изоляторов, уплотнений и лакокрасочного покрытия;
• убедитесь в отсутствии течи масла, проверьте исправность вентиляторов и автоматики;
• измерьте сопротивление изоляции каждой ветви обмотки НН отдельно;
• проверьте положение ПБВ и уровень масла в расширителе.

В процессе работы

• распределяйте нагрузку между ветвями обмотки НН симметрично, не допуская длительной перегрузки одной ветви;
• контролируйте температуру масла — верхний предел +95 °C, с дутьём допускается кратковременное повышение до +105 °C;
• ежемесячно проверяйте срабатывание автоматики охлаждения.

Безопасность и эксплуатационные преимущества

Трансформаторы ТРД проектируются с учётом жёстких требований безопасности и рассчитаны на многолетнюю безаварийную работу.

• Пожаробезопасность — масло не поддерживает горение, дутьё не создаёт искрообразования;
• Взрывозащита — предохранительный клапан и газовое реле;
• Защита вентиляторов — автоматическое отключение при перегрузке, контроль целостности цепей;
• Ограничение токов КЗ — расщеплённая обмотка снижает ударные токи, защищая коммутационное оборудование;
• Низкий уровень шума в экономичном режиме — при малых нагрузках вентиляторы не работают.

«Расщеплённая обмотка — это наша инженерная гордость. Мы рассчитываем её так, чтобы даже при коротком замыкании на одной секции шин вторая продолжала питать потребителей. Дутьевое охлаждение добавляет запас по мощности, а автоматика следит за температурой без участия человека».
Главный технолог завода

Техническое обслуживание

Регламент обслуживания трансформаторов ТРД включает операции по контролю состояния расщеплённой обмотки и системы дутьевого охлаждения.

Виды и периодичность

Рекомендуется раз в год проводить тепловизионный контроль контактов выводов обеих ветвей обмотки НН.

Конструкция, устройство

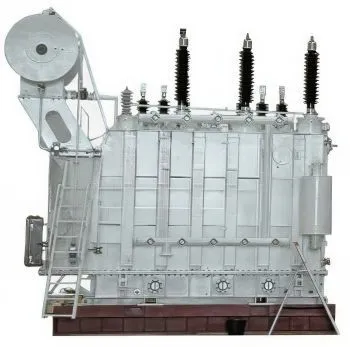

Трансформатор ТРД включает активную часть с расщеплённой обмоткой НН, бак с радиаторами и дутьевыми вентиляторами, расширитель и комплект приборов. Обмотка НН состоит из двух гальванически развязанных ветвей, расположенных на разных стержнях магнитопровода или на одном стержне с усиленной изоляцией.

Режимы охлаждения и расщепление

Бак сварной, радиаторного типа. Расширитель укомплектован воздухоосушителем. Каждая ветвь НН имеет независимые выводы для подключения к разным секциям шин.

Собственное производство

Трансформаторы ТРД проектируются и собираются на собственном заводе с полным технологическим циклом.

• шихтовка магнитной системы из холоднокатаной стали;
• намотка обмоток ВН и расщеплённой обмотки НН на станках с ЧПУ;
• сварка баков с патрубками под радиаторы и вентиляторы;
• сборка и тестирование шкафов автоматики охлаждения;
• вакуумная заливка масла и комплексные испытания с проверкой сопротивления ветвей.

«Мы изготавливаем расщеплённые обмотки по собственной технологии, обеспечивающей коэффициент расщепления не менее 3,5. Это гарантирует, что даже при трёхфазном КЗ на одной секции шин ток не превысит безопасных значений для коммутационной аппаратуры».
Ведущий инженер-конструктор

Линейка продукции

Завод выпускает трансформаторы ТРД в широком диапазоне мощностей и напряжений.

Модели 63000 и 80000 кВА также доступны под заказ. Установочные размеры, масса масла и полный вес уточняются по опросному листу.

Расшифровка маркировки

Маркировка содержит ключевые сведения. Пример: ТРД-25000/110-10 У1:

• Т — трёхфазный;
• Р — расщеплённая обмотка низшего напряжения;
• Д — система охлаждения с дутьём (естественная циркуляция масла + обдув радиаторов);
• 25000 — номинальная мощность, кВА;
• 110 — класс напряжения обмотки ВН, кВ;
• 10 — номинальное напряжение обмотки НН, кВ;
• У1 — климатическое исполнение.

При наличии РПН маркировка будет ТРДН. Количество ветвей обмотки НН (обычно две) указывается в паспорте.

Надежность продукции и гарантийное обслуживание

Все трансформаторы ТРД перед отгрузкой проходят полный цикл приёмо-сдаточных испытаний, включая проверку сопротивления ветвей и работы дутьевого охлаждения.

Гарантийный срок — 3 года с момента ввода в эксплуатацию, но не более 3,5 лет с даты отгрузки. В течение этого периода завод обязуется устранить заводские дефекты или заменить оборудование.

Соблюдение условий транспортировки, хранения и эксплуатации по ПТЭЭП и руководству — обязательное условие гарантии.

Как сделать заказ?

Для оформления заказа направьте на почту или через форму сайта заполненный опросный лист с основными параметрами:

• мощность (кВА);
• класс напряжения ВН и НН;
• климатическое исполнение;
• количество и мощность ветвей расщеплённой обмотки;
• особые требования (малошумное исполнение, дополнительная комплектация).

Наши специалисты свяжутся с вами для уточнения деталей и подготовки коммерческого предложения в течение 1 рабочего дня.

Условия оплаты

Мы предлагаем удобные условия для партнёров:

• предоплата 50% — для запуска в производство;
• окончательный расчёт — перед отгрузкой после уведомления о готовности;
• возможна оплата по факту поставки для постоянных заказчиков (на условиях отсрочки).

Цены фиксируются в спецификации и действуют до конца календарного месяца. Доставка осуществляется силами завода или самовывозом.

Персональный подбор и быстрый заказ

Инженеры завода готовы помочь с выбором трансформатора ТРД под конкретную схему подстанции. Мы рассчитаем токи КЗ с учётом расщепления, подберём оптимальную мощность ветвей и режим охлаждения.

Для быстрого заказа позвоните по телефону горячей линии или оставьте заявку на сайте. Средний срок изготовления стандартных моделей — от 8 до 12 недель. Нестандартные исполнения — по согласованию.

«Расщеплённый трансформатор — это сложное инженерное решение, которое мы адаптируем под конкретный проект. Мы сопровождаем заказчика от расчёта токов КЗ до ввода в эксплуатацию, гарантируя безопасность и надёжность».
Руководитель отдела продаж

Нормативная база

Производство и эксплуатация трансформаторов ТРД регламентируются следующими основными документами:
